5 nuqtali Pogo pinlari
Dongguan Xinteng Electronics Co., Ltd. Xitoyda sifatli mahsulotlar va yaxshi xizmat ko'rsatish bilan ajralib turadigan 5 nuqta pogo pinlarining eng ishonchli ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Fabrikamızdan ulgurji sotiladigan 5 ballli pogo pinlariga xush kelibsiz. Shuningdek, moslashtirilgan xizmat va OEM & ODM xizmati mavjud.

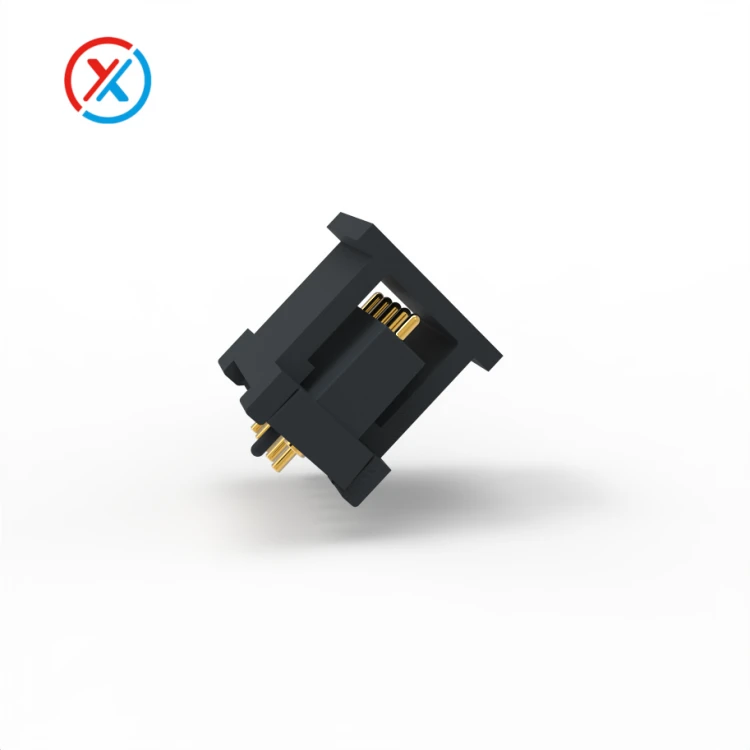

5 nuqtali pogo pinlari
Ushbu 5 pinli Pogo Pin konnektorining dizayn maqsadi yuqori haroratga chidamliligini oshirish va mexanik barqarorlikni yaxshilashdir. Pogo pinining diametri 0,6 mm, pogo pinining oralig'i esa 1,5 mm bo'lib, barqaror aloqa bosimini ta'minlaydi va -25 daraja -80 daraja keng harorat oralig'ida ishonchli elektr ishlashini ta'minlaydi. Qopqoqning dizayni nafaqat chang va tashqi aralashmalarning kirib kelishini samarali ravishda oldini oladi, balki konnektor ichidagi metall pogo pinini korroziya yoki aşınmadan himoya qiladi. Qopqoqni loyihalashda eng muhim narsa shundaki, u avtomatlashtirilgan ishlab chiqarishni osonlashtirishi mumkin. Pogo pinli konnektor lenta va g'altakning qadoqlariga o'rnatilganda, uni o'rnatish va ishlatish uchun olib tashlanganda avtomatlashtirilgan uskunalar tomonidan osongina so'riladi. Qopqoq dizayni qo'shilishi uskunaning so'rilishi uchun tekis sirtni ta'minlashi mumkin.
Mahsulot parametrlari
|
Mahsulot modeli |
RT-1001 |
|
Mexanik |
|
|
Aloqa kuchi |
1,0 mm ish zarbasida 40 g ± 20 g To'liq zarba 1,2 mm |
|
Hayot sinovi |
100 000 tsikl |
|
Elektr |
|
|
Nominal kuchlanish |
DC 12V |
|
Nominal oqim |
1A Maks |
|
Bahor pinining kontakt qarshiligi |
50 milliohm Maks |
|
Materiallar |
|
| Ishlash harorati | -25 darajadan +80 darajagacha |
| Haroratga chidamlilik | 200 daraja |
| Tuz püskürtme testi | 48H |
|
Qadoqlash |
PE sumkasi / g'altakning qadoqlashi |
|
Material va qoplama ROHS va REACH standartlariga mos keladi |
|
Strukturaviy dizaynning xususiyatlari
5 nuqtali pogo pinlari 1,5 mm balandlikka ega, bu yuqori-zichlikdagi sxemalarni talab qiladigan qurilmalar uchun ideal. Kichikroq ovoz balandligi konnektorga qoʻl qurilmalari, aqlli qurilmalar va nozik asboblar kabi{4}}kosmosda cheklangan ilovalarda ustunlik qilish imkonini beradi va unumdorlikka putur yetkazmasdan joyni samarali tejaydi. Ushbu ixcham dizayn bir nechta ulanish nuqtalarini ishlash barqarorligiga ta'sir qilmasdan kichik maydonda amalga oshirilishini ta'minlaydi. Umumiy 2,0 mm yoki 2,54 mm qadamlar bilan taqqoslaganda, bu 1,5 mm pitch dizayni yuqori oqim o'tkazish qobiliyati va barqarorligini saqlab, kichikroq va engilroq qurilmalarga imkon beradi.
Bu ulagichda yuqori aniqlikdagi bahor-yuklangan dizayni bilan 0,6 mm diametrli pogo pinlari ishlatiladi. PIN diametri yaxshi aloqa bosimi va barqaror signal uzatilishini ta'minlaydi. Kichkina 0,6 mm diametrli pinlar o'rtacha kontakt maydonini ta'minlaydi, samarali oqim uzatilishini ta'minlaydi, shu bilan birga kontakt yuzasida eskirishni kamaytiradi va o'z-o'zini tozalash qobiliyatini-ta'minlaydi. Har bir pogo pinida ulanishning mustahkamligi va ishonchliligini ta'minlaydigan, kiritish va olib tashlash vaqtida barqaror bosimni saqlaydigan nozik kamon mavjud.
Bunga qo'shimcha ravishda, ushbu Pogo pinli ulagichining qopqoq dizayni asosiy diqqatga sazovordir. Qopqoq nafaqat tashqi ifloslantiruvchi moddalarning konnektorga kirishiga to'sqinlik qiladi, balki tashqi kuchlarning ta'siridan kelib chiqadigan zararni ham kamaytiradi. Eng muhimi, u avtomatlashtirilgan uskunalar yordamida ishlab chiqarishni osonlashtiradi, chunki qopqoq dizaynining tekis yuzasi avtomatlashtirilgan uskunani tushunishni osonlashtiradi.
5-nuqta Pogo Pins kapa roli
Avtomatlashtirilgan ishlab chiqarishning qulayligi
Ushbu ulagich lenta va g'altakda qadoqlangan bo'lsa, avtomatlashtirilgan uskunalar odatda ulagichni lentadan olib tashlash va uni o'rnatish uchun so'rg'ichdan foydalanadi. Yuqori qopqoq dizayni tekis, silliq sirtni ta'minlaydi, bu avtomatlashtirilgan uskunaning assimilyatsiya qilish jarayoni uchun juda muhimdir. Ushbu ustki qopqoqsiz ulagichning pinlari ochiq bo'lishi mumkin, bu esa so'rg'ichning beqaror so'rilishiga yoki hatto ulagichni to'g'ri ushlamaslik yoki ulagichga shikast etkazishi mumkin.
Yassi sirt avtomatlashtirilgan uskunalar uchun barqaror ushlashni ta'minlaydi
Yuqori qopqoq nafaqat ulagichni tashish va saqlash vaqtida shikastlanishdan himoya qiladi, balki tartibsiz pin shakllari tufayli kelib chiqadigan assimilyatsiya beqarorligini kamaytiradi va tashish va saqlash vaqtida ulagichning shikastlanishini oldini oladi. Avtomatlashtirilgan uskunalar yuqori qopqoq yordamida ulagichni barqaror ravishda olishi mumkin, bu esa yig'ish jarayonini yanada yumshoq va samaraliroq ta'minlaydi.
O'rnatish muammolarini kamaytirish:
Avtomatlashtirilgan uskunalar assimilyatsiya qilish jarayonini amalga oshirganda, yuqori qopqoq dizayni pinlarning ifloslanishi yoki tashqi moddalar bilan aralashishini samarali ravishda oldini oladi. Bu ulagichning barqaror ishlashini ta'minlashga katta yordam beradi va keyingi foydalanish paytida yomon aloqa kabi muammolarni oldini oladi.
Xulosa qilib aytganda, yuqori qopqoq nafaqat himoya dizayni, balki uning avtomatlashtirilgan ishlab chiqarishdagi roli ham aniq. U avtomatlashtirilgan uskunalarni aniqlash, olish va o'rnatish uchun ulagichlarni osonlashtiradi va shu bilan butun ishlab chiqarish jarayonining samaradorligi va aniqligini oshiradi. Katta hajmdagi{2}}ishlab chiqarish bilan shug'ullanuvchi kompaniyalar uchun ushbu dizayn ishlab chiqarish xarajatlari va xatolik darajasini sezilarli darajada kamaytirishi mumkin.
Pogo Pin moslashtirish va yetkazib berish vaqti
1. Xaridor aloqa va tasdiqlashga muhtoj
Ulagich miqdori: Agar sizga moslashtirilgan Pogo Pin konnektorlari kerak bo'lsa, siz uchun eng yaxshi variantni yaxshiroq tavsiya qilishimiz uchun miqdorni belgilang.
Xususiyatlar: Pogo pinlarining sonini, masofani, pin diametrini, materialni va oqim o'tkazish qobiliyatini o'z ichiga oladi.
Ilova stsenariylari: moslashtirilgan ulagichlar qaysi qurilmalarda qo'llaniladi? Suv o'tkazmaydigan, chang o'tkazmaydigan yoki yuqori-haroratga chidamli xususiyatlar kerakmi?
Qadoqlash talablari: g'altakning qadoqlash yoki individual qadoqlash kabi maxsus qadoqlash talablari bormi?
2. Dastlabki dizayn va namunani tasdiqlash
Strukturaviy dizayn: Pogo Pin o'lchamlarini, pin shaklini, bahorni siqish kuchini va boshqalarni ehtiyojlaringizga qarab sozlang.
Materialni tanlash: bahor materiallari (odatda zanglamaydigan po'lat, mis qotishmasi va boshqalar) va qobiq materiallari (masalan, plastmassa, alyuminiy va boshqalar) kabi mos materiallarni tanlang.
Oqim tashish hajmini hisoblash: Haddan tashqari yuk tufayli aloqa muammolari yoki qizib ketishning oldini olish uchun dizayn joriy uzatish talablariga javob berishiga ishonch hosil qiling.
3. Namuna sinovi va fikr-mulohaza
Namuna ishlab chiqarish tugagandan so'ng, u sinov uchun mijozga topshiriladi. Ushbu bosqichda mijoz namunalarni quyidagi jihatlar bo'yicha baholaydi: juftlash davri sinovi, yuqori harorat va namlikka chidamlilik testi, elektr ishlash testi va mexanik ishlash testi.
Agar test natijalari talablarga javob bersa, mijoz namunani tasdiqlaydi; agar ular talablarga javob bermasa, dizayn guruhi namuna mijozning sinovlaridan o'tgunga qadar fikr-mulohazalar asosida tuzatishlar kiritadi.
4. Etkazib berish muddati: Pogo Pin konnektorlari uchun kundalik ishlab chiqarish quvvatimiz 10 000 dona. Standart mahsulotlarni yetkazib berish muddati 7-25 kun, moslashtirilgan mahsulotlarni yetkazib berish muddati esa 20-45 kun.
Biz haqimizda
Dongguan Xinteng Electronics Co., Ltd. Xitoyning eng yaxshi o'nta pogo pin yetkazib beruvchilaridan biridir. Murakkab ishlab chiqarish jarayonlari, ilg'or ishlab chiqarish uskunalari va professional ilmiy-tadqiqot guruhi bilan biz mijozlarning turli ehtiyojlarini qondiradigan yuqori-sifatli pogo pinlarini ishlab chiqara olamiz. Sanoat yetakchisi sifatida biz butun dunyo bo‘ylab turli sohalarga aqlli uy, IoT, tibbiyot, avtomobil elektronikasi va boshqalarni qamrab olgan 2000 dan ortiq innovatsion yechimlarni taqdim etdik.
Fabrikamız 2700 kvadrat metr maydonni o'z ichiga oladi va avtomatik stanoklar, qo'lda zımbalama mashinalari, UV uskunalari, yarim avtomatik to'ldirish mashinalari, sim kesish mashinalari, ultratovush uskunalari, qadoqlash mashinalari, tel bog'lash mashinalari, vertikal shakllantirish mashinalari, perchinlash mashinalari, pnevmatik simlarni tozalash mashinalari, simlarni sinash uchun maxsus mashinalar, pnevmatik simlarni tozalash mashinalari, pnevmatik simlarni kesish mashinalari, pnevmatik simlarni kesish mashinalari, pnevmatik tel kesish mashinalari, pnevmatik tel kesish mashinalari, 2700 kvadrat metr maydonni egallaydi. sim bog'lash mashinalari, quvurlarni bükme mashinalari, yarim-avtomatik payvandlash mashinalari va umrni sinovdan o'tkazish mashinalari. Biz 100 dan ortiq patentlarga egamiz va mahsulotlarimiz RoHS va REACH kabi xalqaro ekologik standartlarga to'liq javob beradi. Har bir mahsulot jiddiy sinov va sifat nazoratidan o'tadi. Uzluksiz texnologik innovatsiyalar va mukammal xizmat sifati tufayli Xintang Electronics koʻplab taniqli mahalliy va xalqaro kompaniyalarning-uzoq muddatli hamkoriga aylandi. Biz mijozlarimizga yuqori sifatli mahsulot va xizmatlarni taklif qilish uchun dizayn, prototipni tekshirish, namunalarni sinovdan o‘tkazishdan tortib ommaviy ishlab chiqarishgacha yetkazib berishgacha bo‘lgan keng qamrovli texnik yordam va xizmatlarni taqdim etamiz.
